C-TEC 2403 USB
NCPA0727G20001
DC-UPS off-line / industriel / sur condensateur
English translation below
Professionnel de l’énergie ? Choisissez le Revendeur Français exclusif pour J. Schneider Elektrotechnik !

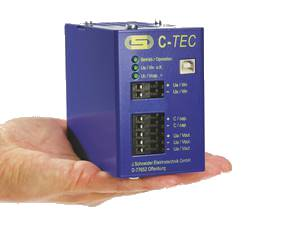

Description du C-TEC 2403 USB
L’alimentation CC tamponnée de la série C-TEC comprend des ultra-condensateurs comme stockage d’énergie à l’intérieur du boîtier. En fonctionnement normal, ce condensateur est chargé à partir de la tension du système (Ue). Les consommateurs CC connectés sont également alimentés par la tension du système. En cas d’interruption de la tension du système, l’énergie de l’ultra-condensateur est libérée de manière régulée. Avec un convertisseur CC/CC, la charge est alimentée par le condensateur jusqu’à ce qu’il soit déchargé. Le temps de sauvegarde dépend de l’état de charge du condensateur et du courant de décharge.
L’alimentation a les caractéristiques suivantes :
- Sans entretien grâce à des ultra-condensateurs à longue durée de vie.
- Charge et décharge des ultra-condensateurs basées sur un microcontrôleur
- Contrôle du fonctionnement et de l’état de charge avec des contacts libres de potentiel et une LED
- Extension de la capacité possible avec des modules d’extension de condensateurs externes
- Message ‘Ue-o.k.’ via USB
Référence constructeur : NCPA0727G20001
Caractéristiques Techniques
Consultez la fiche technique !
Quelques détails sur le C-TEC 2403 USB
| Tension d’entrée | 24 V DC -15 % / 10 % |
| Système de protection | IP20 u. EN 60529 |
| Température de fonctionnement et de stockage | -20°C … +60°C |
| Humidité relative | ≤95 % sans condensation |
| Altitude maximale d’installation (pour performances optimales) | 2000m au-dessus du niveau de la mer |
| Dimensions (HxLxP) & Poids | 92?5 mm x 60 mm x 116 mm – 0,6 kg |
C-TEC 2403 USB
NCPA0727G20001
Capacitor buffered power supply
Professional of the Energy industry ? Deal with the only offical French Reseller for J. Schneider Elektrotechnik !
Description for C-TEC 2403 USB
The C-TEC series buffered DC power supply includes ultra-capacitors as energy storage inside the case. In normal operation, this capacitor is charged from the system voltage (Ue). The connected DC consumers are also supplied with the system voltage. If the system voltage is interrupted, the energy in the ultra-capacitor is released in a regulated manner. With a DC/DC converter, the load is fed from the capacitor until it is discharged. The backup time depends on the state of charge of the capacitor and the discharge current.
The power supply has the following features:
- Maintenance-free due to long-life ultra-capacitors.
- Microcontroller-based charging and discharging of ultra-capacitors
- Function and charge status monitoring with potential-free contacts and LED
- Capacity expansion possible with external capacitor expansion modules
- Ue-o.k.’ message via USB
Manufacturer Reference : NCPA0727G20001
Technical Specificities
Have a look at the technical data sheet !
A few more details about C-TEC 2403 USB
| Input voltage | 24 V DC -15 % / 10 % |
| Protective system | IP20 u. EN 60529 |
| Oprating & Storage temperature | -40°C … +60°C |
| Relative humidity | ≤95 % no condensation |
| Maximum installation altitude (for optimal performances) | 2000m above sea level |
| Dimensions (HxWxD) & Weight | 92,5 mm x 60 mm x 116 mm – 0,6 kg |
