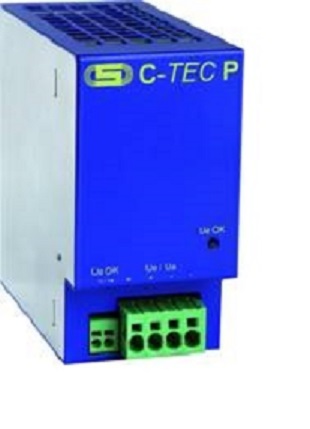

C-TEC 1225P

NCPA1301G30001

UPS off-line / DC / industriel

English translation below

Professionnel de l’énergie ? Choisissez le Revendeur Français exclusif pour J. Schneider Elektrotechnik !

Description du C-TEC 1225P

L’onduleur CC de la série C-TEC 1225P est équipé d’ultra-condensateurs intégrés pour accumuler de l’énergie. En fonctionnement normal, ce condensateur est chargé par un chargeur interne qui est alimenté par une alimentation CC externe régulée. Si l’alimentation CC est interrompue, l’énergie des super-condensateurs est libérée dans un processus non régulé (12,25 à 10 V CC). La charge est alimentée par le module tampon jusqu’à ce que la tension soit ≤ 10 V. La durée du module tampon dépend de l’état de charge du condensateur et du courant de décharge. Comme fonction supplémentaire, le C-TEC 1225P peut fournir plus de courant pendant un certain temps.

Le DC-UPS présente les caractéristiques suivantes :

  • Sans entretien grâce à des ultra-condensateurs durables
  • Réduit le temps de câblage grâce au stockage d’énergie intégré
  • Chargement et déchargement des super-condensateurs par microcontrôleur
  • Signal de tension d’entrée par contact libre de potentiel et LED
  • Courte surcharge possible
  • Câblage protégé contre les vibrations grâce à des fiches à ressort
Référence constructeur : NCPA1301G30001

Caractéristiques Techniques

Consultez la fiche technique !

C-TEC 1225P – Fiche Technique

Quelques détails sur le C-TEC 1225P

Caractéristiques Techniques
Tension d’entrée12 V DC ±10%
Système de protectionIP20
Température de fonctionnement et de stockage-40°C … +60°C
Humidité relative≤95 % sans condensation
Altitude maximale d’installation (pour performances optimales)2000m au-dessus du niveau de la mer
Dimensions (HxLxP) & Poids123 mm x 65 mm x 145 mm – 0,7 kg

C-TEC 1225P

NCPA1301G30001

Capacitor buffered power supply

Professional of the Energy industry ? Deal with the only offical French Reseller for J. Schneider Elektrotechnik !

C-TEC 2403 0.5 & 1 kJ - NCPA0727G01001 - NCPA0727G01002

Description for C-TEC 1225P

The C-TEC 1225P series DC inverter is equipped with built-in ultra-capacitors to store energy. During normal operation, this capacitor is charged by an internal charger that is powered by a regulated external DC power supply. If the DC power supply is interrupted, the energy from the ultracapacitors is released in an unregulated process (12.25 to 10 V DC). The load is supplied by the buffer module until the voltage is ≤ 10 V. The duration of the buffer module depends on the state of charge of the capacitor and the discharge current. As an additional function, the C-TEC 1225P can supply more current for a certain time.

The DC-UPS has the following features:

  • Maintenance-free due to durable ultra-capacitors
  • Reduced wiring time due to integrated energy storage
  • Charging and discharging of the supercapacitors by microcontroller
  • Input voltage signal via potential-free contact and LED
  • Short overload possible
  • Wiring protected against vibration by spring-loaded plugs
Manufacturer Reference : NCPA1301G30001

Technical Specificities

Have a look at the technical data sheet !

C-TEC 1225P – Data Sheet

A few more details about C-TEC 1225 P

Technical Specificities
Input voltage12 V DC ±10%
Protective systemIP20
Oprating & Storage temperature-40°C … +60°C
Relative humidity≤95 % no condensation
Maximum installation altitude (for optimal performances)2000m above sea level
Dimensions (HxWxD) & Weight123 mm x 65 mm x 145 mm – 0,7 kg
